LD-20B型治療儀由主機和LDA-1、LDA-2型治療體組成。LD-20B型治療儀的主機由控制電路板、開關電源、ABS工程塑料外殼組成。LDA-1、LDA-2型治療體由永磁體、線圈、加熱部件、ABS工程塑料外殼(治療面涂有遠紅外材料)組成。治療儀不接地,配用兩芯電源線。
外形尺寸:主機 270mm×240mm×91mm
LDA-1型三點治療體:285mm×148 mm×22 mm
LDA-2型四點治療體:330 mm×245 mm×53 mm
治療儀重量:約3.6kg

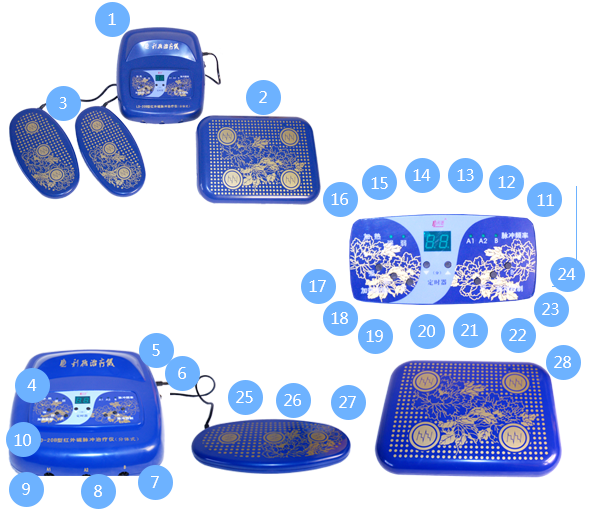

1、主機 2、四點式治療體(LDA-2型) 3、三點式治療體(LDA-1型) 4、面板貼膜 5、電源線 6、電源開關 7、B輸出插座 8、A2輸出插座 9、A1輸出插座 10、加熱輸出實時指示燈 11、B脈沖頻率指示燈 12、A2脈沖頻率指示燈 13、A1脈沖頻率指示燈 14、定時顯示 15、弱加熱指示燈 16、強加熱指示燈 17、強加熱設置鍵 18、弱加熱設置鍵 19、關加熱鍵 20、定時設置降序鍵 21、定時設置升序鍵 22、關脈沖鍵 23、A組脈沖頻率設置鍵 24、B組脈沖頻率設置鍵 25、治療面紅外涂層 26、標記 27、連接線 28、脈沖頻率指示燈1、準備工作:
a)將遠紅外織物的治療體外套套在三點式(3)和四點式(2)治療體上。
b)主機(1)有三個輸出插座,分為A、B兩組,A1輸出插座(9)、A2輸出插座(8)為A組、B輸出插座(7)為B組,兩組可分別設置脈沖頻率。
c)將主機電源開關(6)扳到“關”。
d)將治療體的連接線插頭(27)按圖1所示,分別插入主機的輸出插座。這些連接線也可隨意插,原則是如果使用不同脈沖頻率,將使用同一脈沖頻率的兩個治療體插入A1、A2插座(8、9)中,其余插入B插座(7)。
按照治療需要,可選一個、兩個、或三個治療體。三個輸出插座中應該至少有一個插上治療體,否則主機不工作。
注意:在主機通電情況下,不可插入治療體,以免出現故障。
2、接通電源:
將主機電源線(5)插頭插入AC220V電源兩芯插座。將主機電源開關扳到“開”。這時面板貼膜(4)上定時顯示器(14)顯示綠色的“00”,表示電源接通。
3、設置:
a)定時:連續按動定時設置升序鍵(21),定時顯示器循環顯示5、10、15、20、30、60、5 …;連續按動定時設置降序鍵(20),定時顯示器循環顯示60、30、20、15、10、5、60?…。按動停止時顯示的數字,是預置的定時分鐘數。
b)脈沖磁場頻率:連續按動A組脈沖頻率設置鍵(23),A1和A2脈沖頻率指示燈(13、12)同時按0.5Hz、1Hz、50Hz、…的頻率循環閃亮;連續按動B組脈沖頻率設置鍵(23),B脈沖頻率指示燈(11)按0.5Hz、1Hz、50Hz、…的頻率循環閃亮。按動停止時指示燈顯示的頻率,表示預置的脈沖頻率。按一下關脈沖鍵(22),三個脈沖指示燈都熄滅,表示撤銷脈沖磁場。
提示: 脈沖頻率指示燈在0.5Hz時每兩秒閃爍一次、1Hz時每秒閃爍一次、50Hz時視感常亮。
c)加熱:按動強加熱設置鍵(17),強加熱指示燈(16)點亮,;按動弱加熱設置鍵(18),弱加熱指示燈(15)點亮;按動關加熱鍵(19),兩個加熱指示燈都熄滅,表示不加熱。
4、工作:
定時設置結束,治療體表面開始按加熱設置升溫,主機插有治療體的輸出插座上方的黃色加熱輸出實時顯示燈(10)點亮,說明治療面還沒到達選定的溫度。20分鐘治療面溫度可升到37度以上,以后逐漸穩定在設置的溫度范圍,這時加熱輸出實時顯示燈時滅時亮,時間不等,表明主機在保持治療面溫度。治療體表面的脈沖磁靜磁點(26)產生設置頻率的脈沖磁場,治療體上的脈沖頻率指示燈(30)隨著設定頻率閃動。時間顯示器開始倒計時,每過一分鐘,顯示的數字減一,當減為零時,響提示音(連續的嘟嘟聲)持續十余秒,自動停止加熱、撤銷脈沖磁場,指示燈全部熄滅。如果想繼續治療,重新設置定時即可。
由于不設置定時,加熱部分就不工作,建議在治療前,設置15到20分鐘預熱治療體。在使用時,可隨時按動設置鍵,改變加熱、脈沖頻率、定時的設置。如果較長時間不進行治療,請關閉電源開關,拔下電源線插頭。
(二)使用方法
1、推薦的治療安全劑量(見表1)?;蜃襻t(yī)囑。
2、初次使用,以弱加熱檔和1Hz脈沖頻率檔治療為宜。年老體弱多病的患者可用0.5Hz檔,時間應適當縮短。在使用過程中可在醫生的指導下,根據自身情況,循序漸進,配合環境溫度,逐步調整時間、脈沖頻率、加熱的選擇,直至適應。
3、對胸部、背部頸椎和胸椎及鄰近部位不要使用50Hz脈沖磁場頻率和強加熱。
4、空腹或飯后一小時使用為宜,每日治療兩次,每次時間不得超過一小時,每十五天為一療程,療程間隔為五至六天。
1、清洗:用干的或半濕的水浸軟布輕擦主機和治療體外殼,不能用溶劑,不能用水沖洗。消毒:可用半干的酒精棉球輕拭治療體表面。待干后才能使用。
2、不可將治療儀長久裸露置于地面,以防吸入灰塵引起部件失效。
3、注意防震、防高壓、防氧化、防高熱,避免永磁體去磁,磁感應強度降低。
4、如果電源線損壞,必須換用本公司的專用軟線。
5、熔斷器裝在主機內,規格4A AC250V,焊接裝配方式,不可自換。
